一、主要结构特点

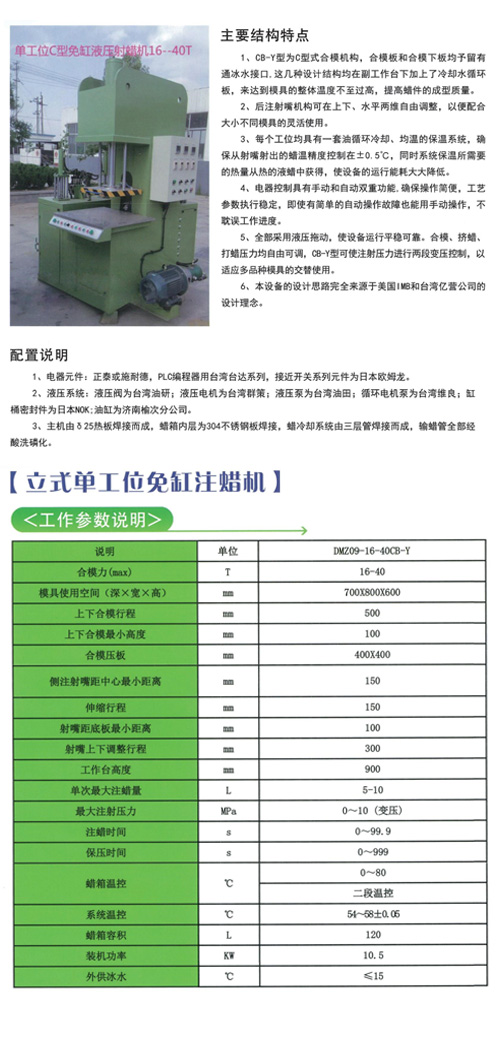

1.单工位C型免缸液压射蜡机16--40T 1、CB-Y型为C型式合模机构，合模板和合模下板均予留有通冰水接口,这几种设计结构均在副工作台下加上了冷却水循环板，来达到模具的整体温度不至过高，提高蜡件的成型质量。
2、后注射嘴机构可在上下、水平两维自由调整，以便配合大小不同模具的灵活使用。
3、每个工位均具有一套油循环冷却、均温的保温系统，确保从射嘴射出的蜡温精度控制在±0.5℃，同时系统保温所需要的热量从热的液蜡中获得，使设备的运行能耗大大降低。
4、电器控制具有手动和自动双重功能,确保操作简便，工艺参数执行稳定，即使有简单的自动操作故障也能用手动操作，不耽误工作进度。
5、全部采用液压拖动，使设备运行平稳可靠。合模、挤蜡、打蜡压力均自由可调，CB-Y型可使注射压力进行两段变压控制，以适应多品种模具的交替使用。
6、本设备的设计思路完全来源于美国IMB和台湾亿营公司的设计理念。
二、配置说明
1、电器元件:正泰或施耐德，PLC编程器用台湾台达系列，接近开关系列元件为日本欧姆龙。
2、液压系统:液压阀为台湾油研;液压电机为台湾群策;液压泵为台湾油田;循环电机泵为台湾维良;缸桶密封件为日本NOK;油缸为济南榆次分公司。

3、主机由δ25热板焊接而成，蜡箱内层为304不锈钢板焊接，蜡冷却系统由三层管焊接而成，输蜡管全部经酸洗磷化。
